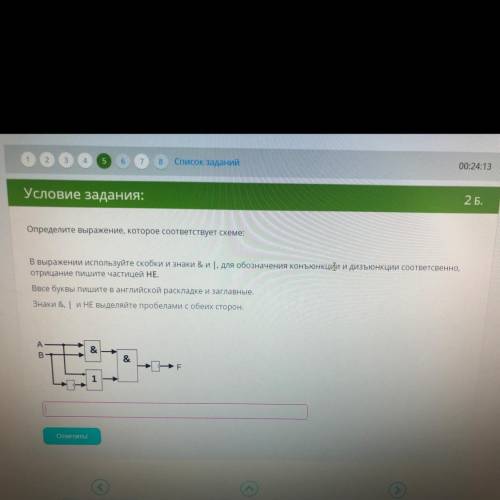

2 Б. Определите выражение, которое соответствует схеме:
В выражении используйте скобки и знаки &и |, для обозначения конъюнкции и дизъюнкции соответсвенно,
отрицание пишите частицей НЕ.
Ввсе буквы пишите в английской раскладке и заглавные.
Знаки &, | и НЕ выделяйте пробелами с обеих сторон.

Для определения выражения, соответствующего данной схеме, нам необходимо проанализировать каждый блок схемы по отдельности и составить соответствующее выражение, используя скобки, знаки & (конъюнкции) и | (дизъюнкции) и частицу НЕ для отрицания. 1. Первый блок схемы: Фигура в виде треугольника с буквой А внутри представляет собой логическую операцию "A". Выражение для данного блока будет: A. 2. Второй блок схемы: Фигура в виде прямоугольника с буквами A и B внутри представляет собой логическую операцию "A и B". Выражение для данного блока будет: A & B. 3. Третий блок схемы: Фигура в виде прямоугольника с буквами A и C внутри представляет собой логическую операцию "A и НЕ C". Выражение для данного блока будет: A & НЕ C. 4. Четвертый блок схемы: Фигура в виде прямоугольника с буквами C и D внутри представляет собой логическую операцию "C и D". Выражение для данного блока будет: C & D. 5. Пятый блок схемы: Фигура в виде прямоугольника с буквами B и (C и D) внутри представляет собой логическую операцию "B и (C и D)". Выражение для данного блока будет: B & (C & D). 6. Шестой блок схемы: Фигура в виде эллипса с буквами A и (B и (C и D)) внутри представляет собой логическую операцию "A и (B и (C и D))". Выражение для данного блока будет: A & (B & (C & D)). Таким образом, выражение, которое соответствует данной схеме, будет: A & (B & (C & D)).
