Первый резистор с сопротивлением R1 = 3 Ом подключен последовательно к двум резисторам, соединенным параллельно. Сопротивление второго резистора R2 = 10 Ом и третьего R3 = 10 Ом.
а) Начертите схему смешанного соединения [1]
б)Определите общее сопротивление [2]
.
С)Определите силу тока в цепи и силу тока во
втором резисторе, если общее напряжение 16 В[2]
Д)Определите мощность и работу тока за 100 с. [2]

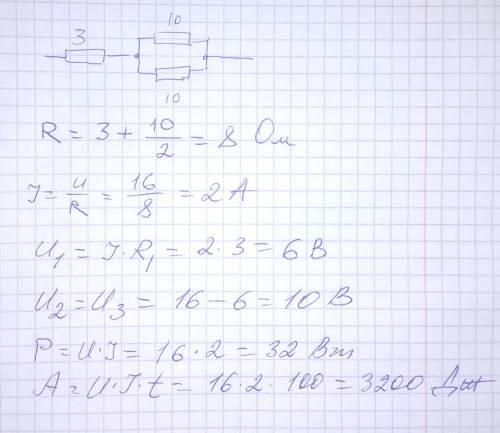

решение на фото
Объяснение:
