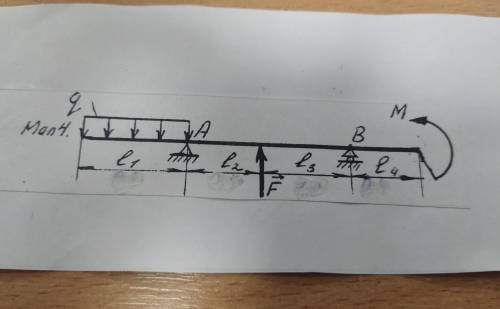

. Задача по нахождению опоры балок и момента. Дано задачи: F=5kH M=10kHm q= 18kH/M l1=1.2m l2=1.5m l3=0.8m l4=2m.

Ктивные (заданные) силы:
, , , пара сил с моментом М, где
- сосредоточенная сила, заменяющая действие распределенной вдоль отрезка АС нагрузки интенсивностью q.
Величина

Линия действия силы проходит через середину отрезка АС.
Силы реакции (неизвестные силы):
, , .
- заменяет действие отброшенного подвижного шарнира (опора А).
Реакция перпендикулярна поверхности, на которую опираются катки подвижного шарнира.
, - заменяют действие отброшенного неподвижного шарнира (опора В).
, - составляющие реакции , направление которой заранее неизвестно.
Расчетная схема не знаю правильно это или нет….
