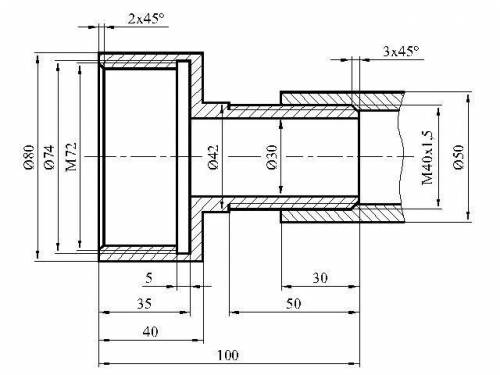

Деталь цилиндрической формы расположена горизонтально. левая часть детали – цилиндр ⌀ 80 мм, длиной 40 мм, а правая – цилиндр ⌀ 42 мм, длиной 60 мм. на правой части детали снята фаска размером 3 мм под углом 45о и нарезана метрическая резьба с мелким шагом 1,5 мм на длину 50мм. в детали по оси выполнено сквозное отверстие ⌀ 30 мм. слева направо это отверстие до ⌀ 68 мм на длину 35 мм. на краю отверстия снята фаска размером 2 мм под углом 45о. в конце проточки выполнена канавка шириной 5 мм и ⌀ 74 мм. в отверстии ⌀ 68 мм нарезана метрическая резьба с крупным шагом. на цилиндр ⌀ 40 мм навёрнута резьбовая втулка ⌀ 50 мм на длину 30 мм. длина втулки не задается, и она показывается на чертеже с обрывом.
Отверстия диаметром 68 мм - нет, т.к. нарезана метрическая резьба М72
