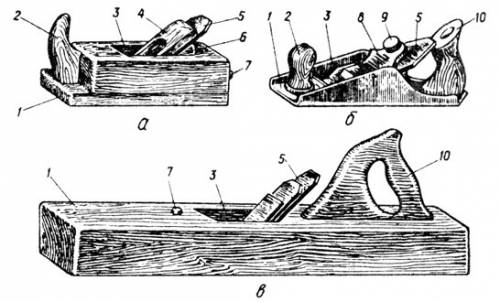

Рубанок — столярный инструмент предназначенный для ручного строгания древесины, состоящий из деревянной или металлической колодки, резца (ножа) и зажимного клина. Инструменты для ручного строгания: а — деревянный рубанок; б — металлический рубанок; в — фуганок; 1 —корпус; 2 — державка; 3 — леток; 4 — клин; 5 — нож; 6 — упор; 7 — пробка; 8 — прижим; 9— винт; 10 — ручка.
Все рубанки подразделяют на рубанки для строгания плоских поверхностей и для строгания профильных поверхностей.
Рубанок имеет деревянную колодку, нижнюю часть которой называют подошвой. Для установки ножа и выхода стружки в колодке предусмотрено гнездо — леток. Для попадания срезанной стружки в леток подошва колодки завершается прорезью шириной 5… 9 мм, называемой пролетом. Узкая прорезь (пролет) колодки позволяет получать гладкую поверхность древесины. Для уменьшения ширины пролета подошву у прорези закрепляют вставкой из твердой древесины. Нож закрепляют в колодке деревянным клином, опирающимся на заплечики летка колодки. Нож плотно и равномерно прижимается к колодке клином, что позволяет получить качественно обработанную поверхность. Ножи рубанков изготовляют из стали У8А или У9А. Передняя часть колодки имеет деревянный рожок, а задняя часть колодки фуганка — ручку. Колодку и клин рубанка изготовляют из твердолиственных пород (груши, ясеня, клена, граба, бука, белой акации и др.). Колодки рубанка бывают из металла
Инструменты для ручного строгания: а — деревянный рубанок; б — металлический рубанок; в — фуганок; 1 —корпус; 2 — державка; 3 — леток; 4 — клин; 5 — нож; 6 — упор; 7 — пробка; 8 — прижим; 9— винт; 10 — ручка.
Все рубанки подразделяют на рубанки для строгания плоских поверхностей и для строгания профильных поверхностей.
Рубанок имеет деревянную колодку, нижнюю часть которой называют подошвой. Для установки ножа и выхода стружки в колодке предусмотрено гнездо — леток. Для попадания срезанной стружки в леток подошва колодки завершается прорезью шириной 5… 9 мм, называемой пролетом. Узкая прорезь (пролет) колодки позволяет получать гладкую поверхность древесины. Для уменьшения ширины пролета подошву у прорези закрепляют вставкой из твердой древесины. Нож закрепляют в колодке деревянным клином, опирающимся на заплечики летка колодки. Нож плотно и равномерно прижимается к колодке клином, что позволяет получить качественно обработанную поверхность. Ножи рубанков изготовляют из стали У8А или У9А. Передняя часть колодки имеет деревянный рожок, а задняя часть колодки фуганка — ручку. Колодку и клин рубанка изготовляют из твердолиственных пород (груши, ясеня, клена, граба, бука, белой акации и др.). Колодки рубанка бывают из металла
