Пусть в некотором конкурсе вопрос о допуске того или иного участника к следующему туру решается тремя членами жюри: а, в и с. решение положительно тогда и только тогда, когда хотя бы двое членов жюри высказываются за допуск, причём среди них обязательно должен быть председатель жюри а. необходимо разработать устройство для голосования, в котором каждый член жюри нажимает на одну из двух кнопок — «за» или «против», а результат голосования всех трёх членов жюри определяется по тому, загорится (участник допускается) или нет (участник не допускается) сигнальная лампочка. составьте схему устройства, которое на выходе выдавало бы 1, если участник допускается к следующему туру, и 0, если не допускается.
Решение можно представить в виде логического выражения:
A ∧ ( B∨C )

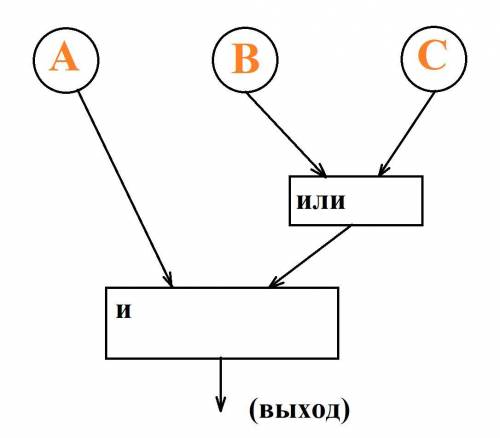

В виде схемы это выглядит так:
