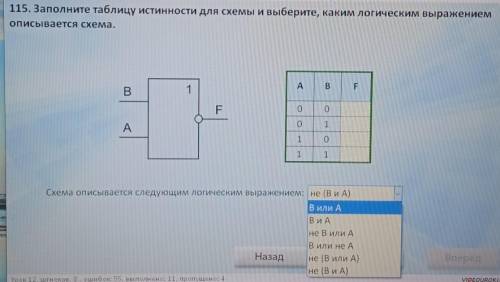

Заполни таблицу истинности для схемы и выбери, каким логическим выражением описывается схема.​

Добрый день! Я готов выступить в роли школьного учителя и помочь тебе с задачей.

Для начала, нам нужно заполнить таблицу истинности для данной схемы. В таблице истинности мы будем рассматривать две переменные - А и В, и их возможные значения: истина (1) или ложь (0).

Таблица истинности для данной схемы будет выглядеть следующим образом:

| A | B | Схема |
|:-:|:-:|:-----:|
| 0 | 0 | ? |
| 0 | 1 | ? |
| 1 | 0 | ? |
| 1 | 1 | ? |

Теперь нам нужно заполнить значения для столбца "Схема". Для этого давайте рассмотрим каждую деталь схемы по очереди.

1. Верхний левый элемент схемы (горизонтальная прямая линия с Т-образной ветвью) имеет одно входное значение - А. Значение на выходе схемы будет равно А. То есть, если А равно 0, то значение в столбце "Схема" для этой строки будет также 0. Если А равно 1, то значение в столбце "Схема" для этой строки будет равно 1.

Теперь давайте заполним значения в таблице для этой детали:

| A | B | Схема |
|:-:|:-:|:-----:|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 1 |
| 1 | 1 | ? |

2. Верхний правый элемент схемы (вертикальная прямая линия, разветвленная на две горизонтальные) также имеет одно входное значение - В. Значение на выходе схемы также будет равно В. То есть, если В равно 0, то значение в столбце "Схема" для этой строки будет также 0. Если В равно 1, то значение в столбце "Схема" для этой строки будет равно 1.

Давайте заполним значения в таблице для этой детали:

| A | B | Схема |
|:-:|:-:|:-----:|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 0 |
| 1 | 1 | ? |

3. Нижний элемент схемы (горизонтальная прямая линия) имеет два входных значения - первое значение получается из верхнего левого элемента схемы, а второе значение получается из верхнего правого элемента схемы. Значение на выходе схемы будет равно "И" (логическое умножение) первого и второго входных значений.

Давайте заполним значения в таблице для этой детали:

| A | B | Схема |
|:-:|:-:|:-----:|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |

Теперь, когда мы заполнили все значения в таблице истинности, давайте посмотрим на логическое выражение, которое описывает данную схему.

Мы видим, что значение в столбце "Схема" соответствует результату логической операции "И" (логического умножения) для переменных А и В. Таким образом, логическим выражением, описывающим данную схему, будет: А и В.

Ответ: логическим выражением, описывающим данную схему, является "А и В".
