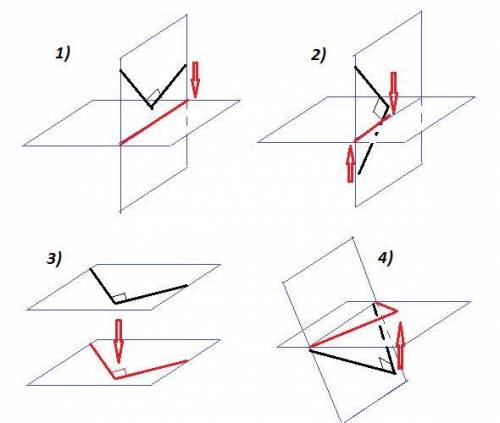

Рис.1. Если прямой угол лежит в плоскости, перпендикулярной плоскости проецирования, и обе стороны угла расположены одинаково к плоскости проецирования (либо обе пересекают, либо обе не пересекают, но не параллельны плоскости), то проекцией прямого угла будет прямая линия - линия пересечения двух плоскостей.
Рис.2. Если прямой угол лежит в плоскости, перпендикулярной плоскости проецирования, и стороны угла расположены по-разному к плоскости проецирования (одна пересекает, другая не пересекает, либо одна сторона параллельна плоскости), то проекцией прямого угла будет луч, который лежит на прямой линии пересечения плоскостей.
Рис.3. Если прямой угол лежит в плоскости, параллельной плоскости проецирования, либо одна из сторон угла параллельна, а другая не перпендикулярна плоскости проецирования, то проекцией прямого угла будет прямой угол.
Рис.4. Если прямой угол лежит в плоскости, не параллельной и не перпендикулярной плоскости проецирования, и никакая из его сторон не параллельна плоскости проецирования, то проекцией прямого угла будет произвольный угол.
