См. Объяснение
Объяснение:

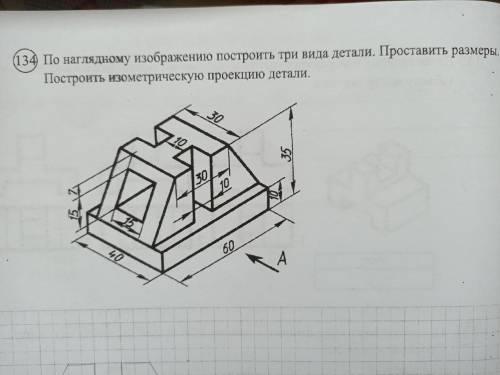

Три проекции - в прикреплении.
Окно 15х15 - очевидно, сквозной паз, поэтому на виде спереди видно, как он рвёт перемычку, от которой остаётся сверху 7 мм и снизу 3 мм.
На виде спереди и на виде сверху паз обозначен пунктиром.
Тонкие линии - вс
Чтобы перенести размеры окон с вида спереди на вид сверху, необходимо:
- наверху дать горизонтальные линии (на расстоянии 7 мм и 22 мм от верха), до пересечения этих линий с наклонными;
- затем к точкам пересечения приложить линейку и провести линии на виде сверху.
