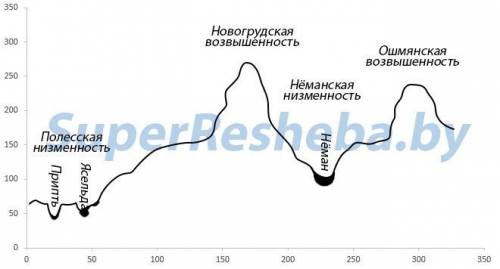

Этапы построения гипсометрического профиля.
1 Чтобы построить гипсометрический профиль нужно на миллиметровой бумаге начертить горизонтальную линию,которая будет соответствовать уровню океана.
2 Затем слева начертить вертикальную линию,которая будет соответствовать уровню высот или глубин.
3 Далее обе линии разбить на деления ,которые соответствуют масштабу карты или плана,с которой мы делаем этот профиль.
4 Проводим линию на карте (меридиан),по которой и будем строить гипсометрический профиль.
5 Теперь мы по карте измеряем расстояние ,на котором наш меридиан пересекается с горизонталями.
6 Замерянные расстояния переносим на горизонтальную нашу прямую (в виде точки),учитывая повышение или понижение рельефа местности.
7 У нас получился ряд точек,который располагается на различной высоте.Мы все эти точки соединяем плавной линией.
8 Это и будет наш гипсометрический профиль.
Что отражается на гипсометрическом профиле:
-абсолютная высота местности
-направление склона
-глубина реки или склона
-в какой части территории преобладают те или иные высоты.
