90 ! определить фазное напряжение генератора при - вопрос №921313890 от mrudaa717 07.05.2022 13:42

Question

Физика: 90 ! определить фазное напряжение генератора при соединении его обмоток звездой,треугольником, если линейное напряжение равно 380 в

mrudaa717 · Answer

Из курса электротехники известно, что обмотки трехфазного генератора могут быть соединены звездой или треугольником, при этом линейные и фазные напряжения связаны определенными соотношениями (как, соответственно, и токи).
Для соединения треугольником:
все просто, фазное напряжение равно линейному и составляет, в данном случае, 380 В.
Для соединения звездой:
тоже все просто, но чуть сложнее — фазное напряжение в $\sqrt{3}$ раз меньше линейного.
$\frac{380}{ \sqrt{3}} =219.393$ В (принято брать равным 220 В)

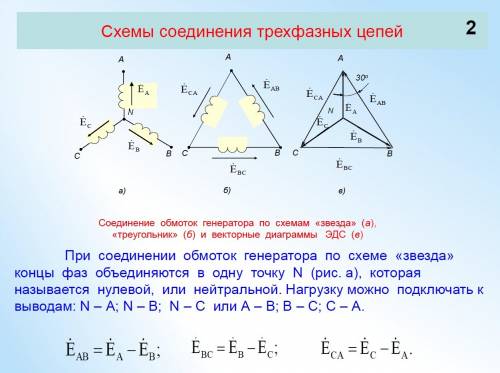

Во вложении объясняется данная закономерность, коэффициент $\sqrt{3}$ высчитывается с векторной диаграммы (напоминаю, что в трехфазной системе источники отличаются по фазе на 120° (векторы фазного ЭДС повернуты друг относительно друга на 120°, следовательно, векторы линейного напряжения образуют правильный треугольник).
