Два параллельных друг другу рельса ,лежащих в горизонтальной плоскости ,находятся в однородном магнитном поле, индукция в которого направлена вертикально вниз . на рельсах перпендикулярно им , лежат два одинаковых проводника скользить по рельсам без нарушения электрического контакта. левый проводник движется влево со скоростью 0,2 м /с , а правый вправо со скоростью 0,1 м/с .расстояние между рельсами равно 10 см, модуль магнитной индукци и равен 5 тл . определите, чему равна эдс индукции в системе
ЭДС = (B*L)*V
В одним проводнике
ЭДС₁ = (B*L)*V₁ = 5*0,10*0,2 = 0,10 В
В другом:
ЭДС₂= (B*L)*V₂= 5*0,10*0,1 = 0,05 В
Поскольку силы направлены в разные стороны, то токи противоположны
И поскольку рельсы являются проводниками, то мы получили систему двух ЭДС, соединенных последовательно.
Тогда
ЭДС = ЭДС₁ + ЭДС₂ = 0,15 В

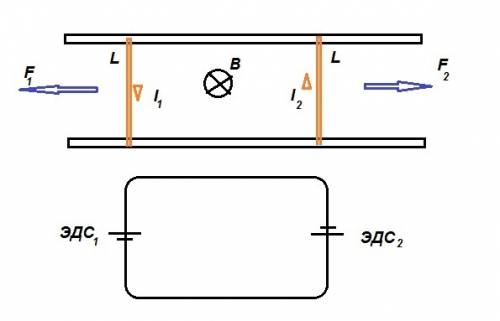

(Вот я нарисовал, по-моему, всё понятно:)
