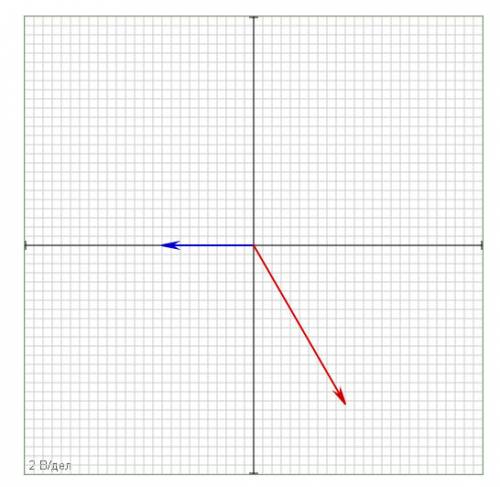

U(t)=100sin(wt+п/6)=100cos(wt+п/6-п/2)=100cos(wt-2П/6) I(t)=50sin(wt-п/2)=50cos(wt-п/2-п/2)=50cos(wt-п) - напряжение и ток привели к каноническому виду. Чтобы построить волновую диаграмму берем произвольные t и строим по точкам, векторная диаграмма: значение перед косинусом - длина вектора, начальная фаза(то что в косинусе прибавляется к wt) - это угол. На векторной диаграмме синем - ток, красным - напряженине.
I(t)=50sin(wt-п/2)=50cos(wt-п/2-п/2)=50cos(wt-п) - напряжение и ток привели к каноническому виду. Чтобы построить волновую диаграмму берем произвольные t и строим по точкам, векторная диаграмма: значение перед косинусом - длина вектора, начальная фаза(то что в косинусе прибавляется к wt) - это угол. На векторной диаграмме синем - ток, красным - напряженине.
