6. электрическая цепь состоит из двух сопротивлением по 4 ом, амперметра и источника тока с эдс 30 в и внутренним сопротивлением 2 ом. нарисовать схему соединения этих элементов цепи, при котором амперметр показывает 3 а.
R=R1+R2 R=4+4=8 I=E/R+r I=30/8+2=30/10=3A U=I*R=3*8=24В ну вот, что нужно наайти, чтобы нарисовать рисунок.... резисторы соединенны последовательно(узнали из анализа), вольтметр параллельно резисторам амперметр последовательно и источник с ЭДС надеюсь, что рисунок правильно нарисовал:)
R=4+4=8
I=E/R+r
I=30/8+2=30/10=3A
U=I*R=3*8=24В
ну вот, что нужно наайти, чтобы нарисовать рисунок....

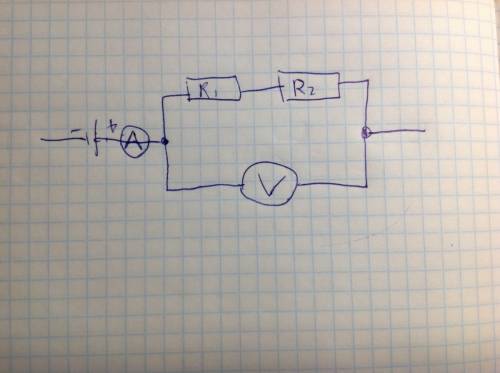

резисторы соединенны последовательно(узнали из анализа), вольтметр параллельно резисторам амперметр последовательно и источник с ЭДС
надеюсь, что рисунок правильно нарисовал:)
