В приведенной схеме R1=R2=R3=R4=20 Ом, R5=6 Ом - вопрос №2143225812342056 от карина5647 14.06.2021 11:52

Question

Физика: В приведенной схеме R1=R2=R3=R4=20 Ом, R5=6 Ом (см. рисунок). Напряжение между точками a и b U = 60 В. Сила тока через R1 равна ... ? В конце сборника есть указание к решению, где написано, что через резистор R2 ток не течет, но не объясняется почему. Мне нужно четкое объяснение, почему это так. Без этого решение не принимается и будет подана жалоба на возврат

карина5647 · Answer

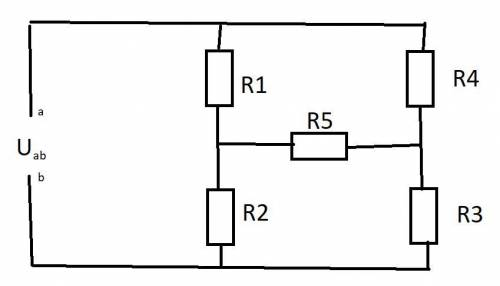

Перерисуем дурнонарисованную схему. Как проверить правильность? Смотри от a должно прийти на от b должно прийти на... как соединено дальше и куда приходят концы R5.

Если R1=R2=R3=R4=20 Ом, то через R5=6 Ом ничего не течет (нужна разность потенциалов, а ее там нет) видимо или в ответе или у вас описка.

ток через R1 и R2 одинаков и равен

I1=U/(R1+R2)=60/(20+20)=6/4=1.5 A

Легко понять, что такой же ток и через R3, R4

А вот I5=0

Все.

Объяснение:

В приведенной схеме R1=R2=R3=R4=20 Ом, R5=6 Ом (см. рисунок). Напряжение между точками a и b U = 60
