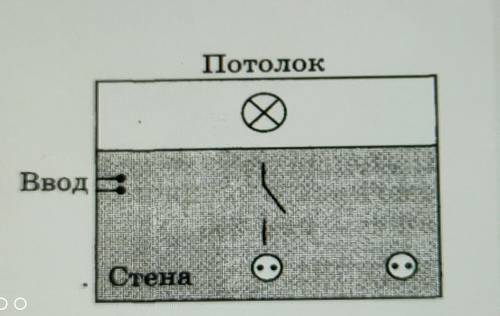

1 На рисунке изображено расположение приборов в комнате. Начерти- те схему проводки (выключа- тель включает только лампу, розетки всегда должны быть под напряжением).
Для начала, давайте разберемся, какие приборы находятся в комнате и где они находятся на рисунке. Исходя из информации на рисунке, в комнате есть лампа и две розетки.
Теперь, давайте начертим схему проводки, учитывая, что выключатель включает только лампу, а розетки всегда должны быть под напряжением.
1. Начнем с выключателя. Изображение переключателя на рисунке показывает два положения: вверху и внизу. Ниже переключателя на рисунке нарисована стрелочка, указывающая на лампу. Это означает, что лампа управляется переключателем.
2. Подключим лампу. Проведем линию вниз от лампы и соединим ее с проводом, ведущим от верхнего положения выключателя. Это означает, что лампа будет раотать, когда выключатель будет в верхнем положении.
3. Теперь давайте нарисуем сеть розеток. Сначала проведем линии от каждой розетки до провода, не связанного с выключателем или лампой. Сеть розеток всегда должна быть под напряжением, поэтому эти провода должны быть всегда подключены.
Вот, мы нарисовали схему проводки на основе данного рисунка. Если у вас возникли какие-либо вопросы или что-то не понятно, пожалуйста, сообщите, и я с удовольствием помогу помочь вам в понимании этой задачи.
