29.06.2022 07:03 •  Физика

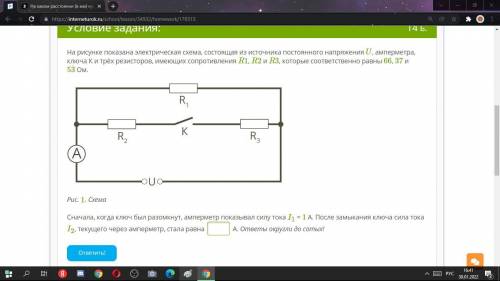

На рисунке показана электрическая схема, состоящая из источника постоянного напряжения U, амперметра, ключа К и трёх резисторов, имеющих сопротивления R1, R2 и R3, которые соответственно равны 66, 37 и 53 Ом. Рис. 1. Схема Сначала, когда ключ был разомкнут, амперметр показывал силу тока I1 = 1 А. После замыкания ключа сила тока I2, текущего через амперметр, стала равна А.


На рисунке показана электрическая схема, состоящая из источника постоянного напряжения U, амперметра

Ответ:
mmmmmmiiiiiinnn
mmmmmmiiiiiinnn
31.01.2022 07:40

Объяснение:

U = I₁*R₁ = 1*66 = 66 В

I₂ = I₃ = U/(R₂+R₃) = 66/(90) = 0,7(3) А
I = I₁ +  I₂ = 1,7(3) A ≈  1,73 A
