13.02.2021 07:46 •  Физика

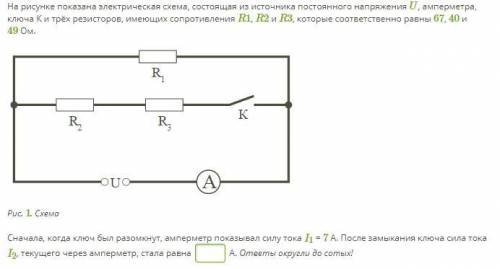

На рисунке показана электрическая схема, состоящая из источника постоянного напряжения U, амперметра, ключа К и трёх резисторов, имеющих сопротивления R1, R2 и R3, которые соответственно равны 67, 40 и 49 Ом.


На рисунке показана электрическая схема, состоящая из источника постоянного напряжения U, амперметра

Ответ:
Aleksandra00123
Aleksandra00123
29.01.2022 22:00

12.27 A

Объяснение:

U=I1*R1=7*67=469 B

R23=R2+R3=40+49=89 Ом

R=R1*R23/(R1+R23)=67*89/(67+89)=38.22 Ом

I2=U/R=469/38.22=12.27 A

0,0(0 оценок)
