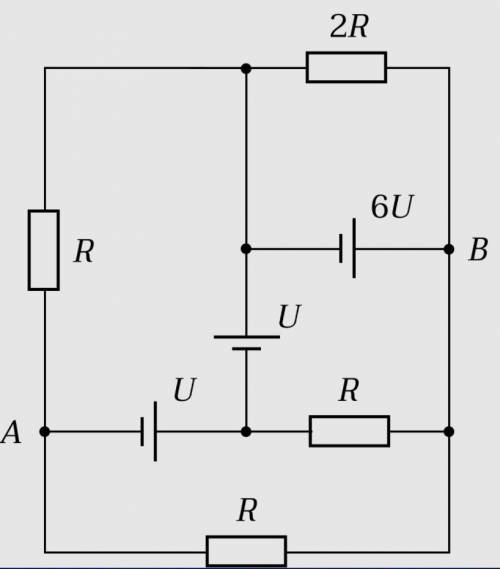

Собрана электрическая цепь, схема которой показана на рисунке. Батарейки идеальные, напряжение U=9 В. Найдите разность потенциалов (φA−φB) между точками A и B. ответ выразите в вольтах, округлите до целого числа.
Для решения этой задачи мы должны определить разность потенциалов между точками A и B в данной электрической цепи.
В данной схеме имеем две батарейки: одна с напряжением U=9 В и другая с напряжением U=6 В. Рассмотрим каждую из них отдельно.
1. Внутри первой батарейки:
- Напряжение между точками A и B зависит только от этой батарейки и равно 9 В. Таким образом, φA - φB = 9 В.
2. Внутри второй батарейки:
- Напряжение между точками B и C зависит только от этой батарейки и равно 6 В. Таким образом, φB - φC = 6 В.
3. В цепи между точками A и C:
- Так как эти точки соединены последовательно, то разность потенциалов между ними суммируется. То есть, φA - φC = (φA - φB) + (φB - φC) = 9 В + 6 В = 15 В.
Таким образом, разность потенциалов между точками A и B (φA - φB) равна 15 В. Ответ округляем до целого числа, поэтому итоговый ответ равен 15 В.
