09.10.2020 11:55 •  Физика

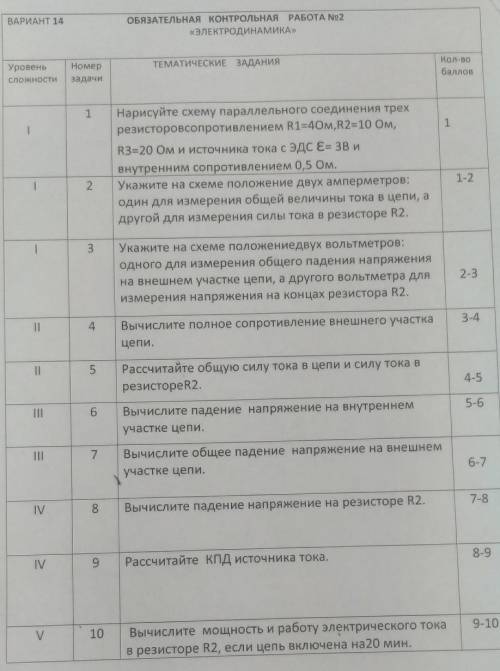

1. Нарисуйте схему параллельного соединения трех резисторов сопротивлением R1=40M,R2=100m. R3=20 Ом и источника тока с ЭДС E= 3B и внутренним сопротивлением 0,5 Ом. 2. Укажите на схеме положение двух амперметров: один для измерения общей величины тока в цепи, а другой для измерения силы тока в резисторе R2.
3. Укажите на схеме положениедвух вольтметров: одного для измерения общего падения напряжения на внешнем участке цепи, а другого вольтметра для измерения напряжения на концах резистора R2.
4. Вычислите полное сопротивление внешнего участка цели.
5. Рассчитайте общую силу тока в цепи и силу тока в резисторе R2.
6.Вычислите падение напряжение на внутреннем участке цепи.
7.Вычислите общее падение напряжение на внешнем участке цепи.
8.Вычислите падение напряжение на резисторе R2.
9.Рассчитайте КПД источника тока.
10. Вычислите мощность и работу электрического тока в резисторе R2, если цепь включена на20 мин.
