Плз всё 15 батарея напряжением 12 в подключена к двум соединённым параллельно сопротивлениям величинами 1 ом и 2 ом. требуется: 1) сделать чертёж, на котором указать все данные величины; 2) найти общее сопротивление цепи, 3) общую силу тока в цепи, 4) силу тока на каждом сопротивлении, 5) напряжение на каждом из сопротивлений.
Объяснение:

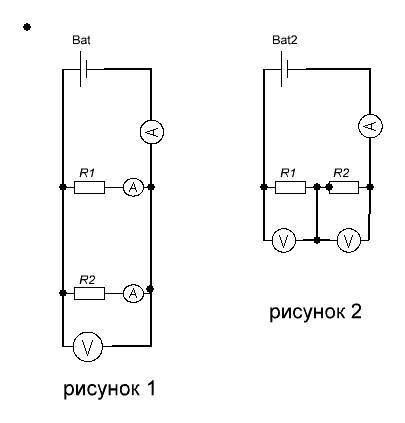

1) рисунок 1;
2) найти общее сопротивление цепи
R=R1*R2/(R1+R2)=1*2/(1+2)=0.67 Ом,
3) общую силу тока в цепи
I=I1+I2=12+6=18 A
4) силу тока на каждом сопротивлении
I1=U/R1=12/1=12A
I2=U/R2=12/2=6A,
5) напряжение на каждом из сопротивлений
U=U1=U2=12B.
