Плз все ! батарея напряжением 9 в подключена к двум сопротивлениям, соединённым параллельно, величинами 5 ом и 7 ом. требуется: 1) сделать чертёж, на котором указать все данные величины; 2) найти общее сопротивление цепи, 3) общую силу тока в цепи, 4) силу тока на каждом сопротивлении, 5) напряжение на каждом из сопротивлений.
Объяснение:

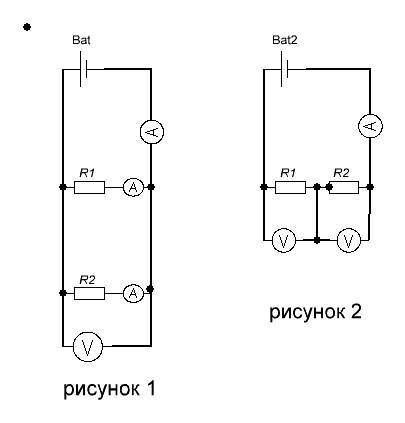

1) рисунок 1;
2) найти общее сопротивление цепи
R=R1*R2/(R1+R2)=5*7/(5+7)=2,91 Ом,
3) общую силу тока в цепи
I=U/R=9/2.91=3.09 A,
4) силу тока на каждом сопротивлении
I1=U/R1=9/5=1.8A
I2=U/R2=9/7=1.29A,
5) напряжение на каждом из сопротивлений
U=U1=U2=9B.
