ОЧЕНЬ ! 4. По данным таблицы 1 и 2 постройте ВАХ диода. (Напряжение и ток в прямом направлении считаем положительным, а в обратном-отрицательным. По горизонтальной оси цена деления 1см - 0,2 В. По оси тока для прямого направления цена деления 1см- 5мА, а для обратного 0,5 см - 2 мкА).
5. Определите во сколько раз сопротивление диода в обратном направлении больше сопротивления диода в прямом направлении при напряжении 1 В.
6. Сделайте вывод о проводимости диода в прямом и обратном направлениях.

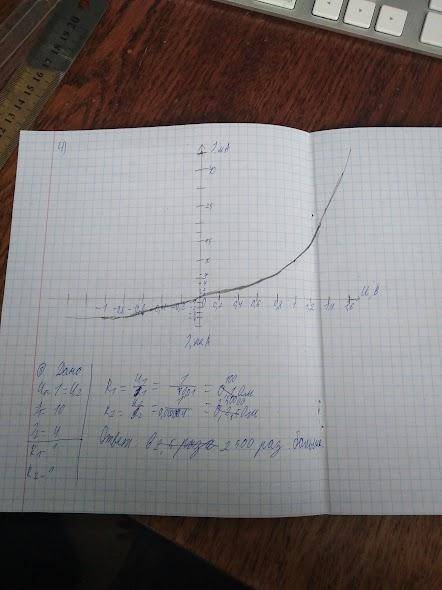

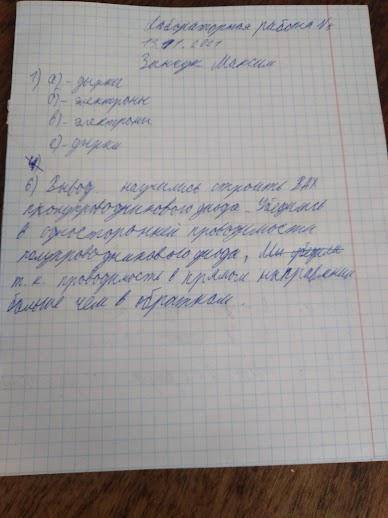

Смотрите фото
Объяснение:
