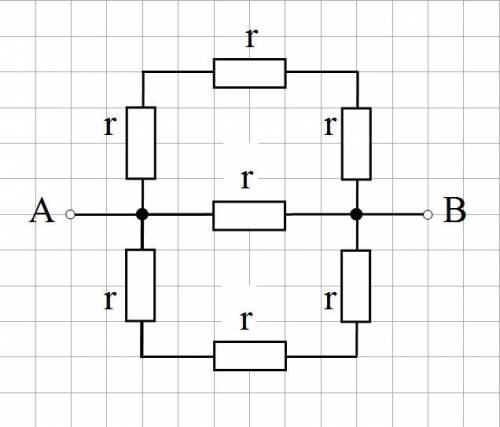

Надайте еквівалентну схему та визначить загальний опір між точками А
і В цепі провідників у вигляді прямокутника. Опір кожної проволоки r=1 Ом
НА РУСКОМ
Придайте эквивалентную схему и определите общее сопротивление между точками А и В цепи проводников в виде прямоугольника. Сопротивление каждой проволки r=1 Ом
Общее сопротивление цепи складывается из сопротивления трех параллельных ветвей:
верхняя и нижняя: R₁ = R₂ = r + r + r = 3r
средняя: R₃ = r
Тогда:
1/R = 1/R₁ + 1/R₂ + 1/R₃ = 1/3r + 1/3r + 1/r = 5/3r
Общее сопротивление цепи (между точками А и В):
R = 3r/5 = 0,6r = 0,6 (Ом)
