б) Со = С (весь заряд идёт по перемычке, а не по 2 конденсаторам, тк сопротивление у неё меньше)
в) Со = 3С
г) С1 = С/2 + С = 3С/2
1/Со = 2/3С + 1/С = 5/3С => Со = 3С/5
д) С1 = 2С (2 крайних конденсатора справа параллельны друг другу)
1/С2 = 1/2С + 1/С = 3/2С => С2 = 2С/3
Со = 2С/3 + С = 5С/3
е) типичная сбалансированная мостиковая схема, только с конденсатором: потенциалы на краях "мостика" - проводника с серединным конденсатором, равны (тк ёмкости у всех конденсаторов одинаковы), значит ток по нему не идёт и у нас остаются 2 параллельные пары конденсаторов:

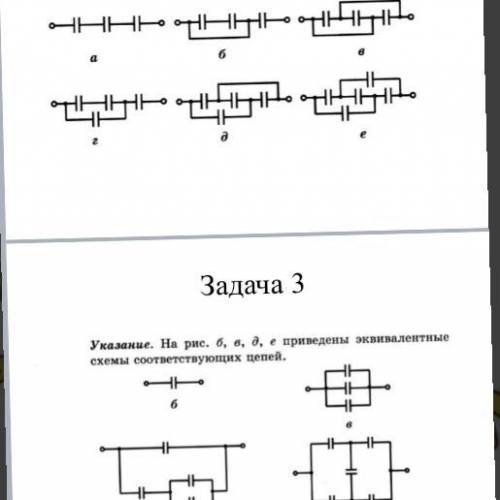

а) Со = С/3
б) Со = С (весь заряд идёт по перемычке, а не по 2 конденсаторам, тк сопротивление у неё меньше)
в) Со = 3С
г) С1 = С/2 + С = 3С/2
1/Со = 2/3С + 1/С = 5/3С => Со = 3С/5
д) С1 = 2С (2 крайних конденсатора справа параллельны друг другу)
1/С2 = 1/2С + 1/С = 3/2С => С2 = 2С/3
Со = 2С/3 + С = 5С/3
е) типичная сбалансированная мостиковая схема, только с конденсатором: потенциалы на краях "мостика" - проводника с серединным конденсатором, равны (тк ёмкости у всех конденсаторов одинаковы), значит ток по нему не идёт и у нас остаются 2 параллельные пары конденсаторов:
С1 = С/2
Со = С/2 + С/2 = С
