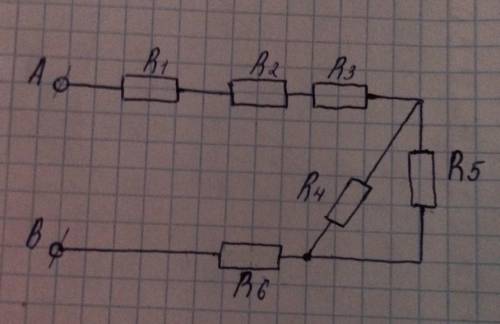

Резисторы R₄ и R₅ соединены параллельно:
R₄₅ = R₄R₅/(R₄+R₅) = 6 · 3 : 9 = 2 (Ом)
Остальные резисторы с группой R₄₅ соединены последовательно:
Rab = R₁ + R₂ + R₃ + R₄₅ + R₆ = 3 + 6 + 3 + 2 + 6 = 20 (Ом)
Резисторы R₄ и R₅ соединены параллельно:
R₄₅ = R₄R₅/(R₄+R₅) = 6 · 3 : 9 = 2 (Ом)
Остальные резисторы с группой R₄₅ соединены последовательно:
Rab = R₁ + R₂ + R₃ + R₄₅ + R₆ = 3 + 6 + 3 + 2 + 6 = 20 (Ом)
