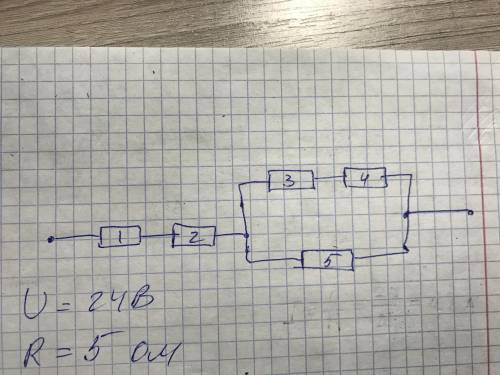

РЕШИТЬ НУЖНО ДО ЗАВТРА U = 24 В

R = 5 Ом

R общ. - ?

I общ. - ?

I1, I2, I3, I4, I5 - ?

U1, U2, U3, U4, U5 -?

закон ома

Последовательное соединение:

R(3,4)=R3+R4=5+5=10 Ом.

Параллельное соединение:

R(3-5)={R3*R(4,5)}:{R3+R(4,5)}=(5*10):(5+10)=3,(3)≈3,3 Ом.

Последовательное соединение:

Rобщ=R1+R2+R(3-5)=5+5+3,3=13,3 Ом.

Сила тока:

I=I1=I2=U/Rобщ=24:13,3=1,804...≈1,8 A.

Падения напряжений и силы токов:

U1=U2=I*R1=I*R2=1,8*5=9 B.

U5=U-U1-U2=24-18=6 B;

I5=U5:R5=6:5=1,2 A;

I3=I4=U5:R(3,4)=6:10=0,6 A; [I3=I4=I-I5=1,8-1,2=0,6 A]*

U3=U4=I3*R3=I4*R4=0,6*5=3 B.

Объяснение:

Формулы:

-последовательного и параллельного соединений

резисторов;

-закона Ома для участка эл.цепи.
