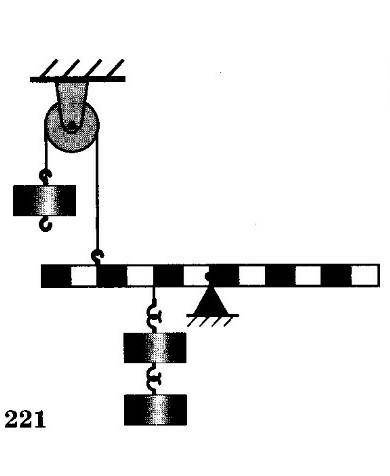

Неподвижный блок не дает выигрыша в силе. Следовательно, нить воздействует на рычаг с силой, равной весу груза. Плечо этой силы равно 4 делениям. Грузы удвоенного веса имеют рычаг, равный 2-м делениям. Условие равновесия выполняется: P - 4 дел. = 2P · 2 дел.
Неподвижный блок не дает выигрыша в силе. Следовательно, нить воздействует на рычаг с силой, равной весу груза. Плечо этой силы равно 4 делениям. Грузы удвоенного веса имеют рычаг, равный 2-м делениям. Условие равновесия выполняется: P - 4 дел. = 2P · 2 дел.
Система находится в равновесии.
