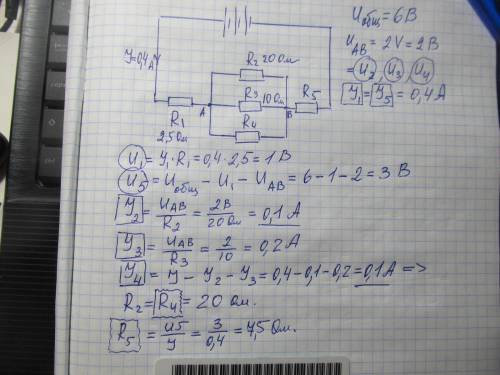

(Задание может быть неправильно переведено, но вполне понятно) 8. Ток, протекающий по цепи, показанной на рисунке 6.35, и напряжение резисторов будем обозначать теми же индексами, что и сопротивление резисторов, гл. напряжение на полюсе U = 6 В. Рассчитайте недостающие значения:
Проверка:
U1 + U(ab) + U5=1+2+3=6 B )))
1/R(ab)=1/20 + 1/10 + 1/20=4/20=1/5
R(ab)=5 Ом
Rобщ=2,5 + 5 + 7,5=15 Ом
I=6B/15 Ом=0,4 А )))
