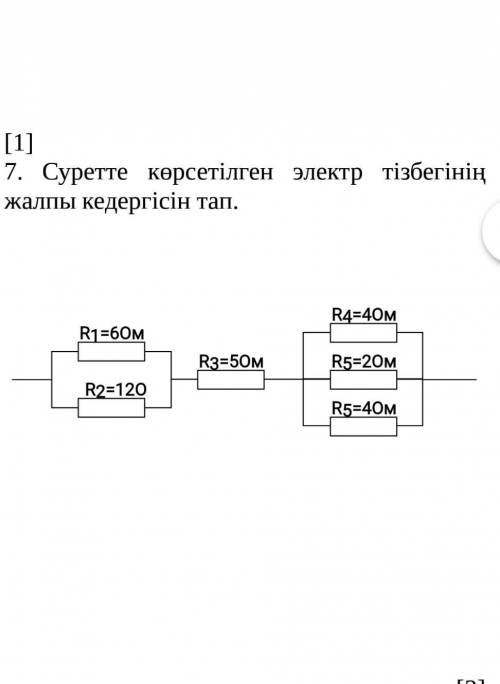

R₁ и R₂ соединенны параллельно их сопротивление находим по формуле
R1 = R₁* R₂/ R₁+ R₂
R1 = 6* 12/ 6+ 12 = 72/18 = 4 Ом
R₄ , R₅и R₆ соединенны параллельно их сопротивление находим по формуле
1/R2 = 1/R₄+ 1/R₅+1/R₆
R2 =1/( 1/R₄+ 1/R₅+1/R₆)
R2 =1/( 1/4+ 1/2+1/4) = 1/1 =1 Ом
А общее сопротивление равно сумме R1 ,R₃ и R2
R = R1+R₃+R2
R = 4+5+1
R = 10 Ом
