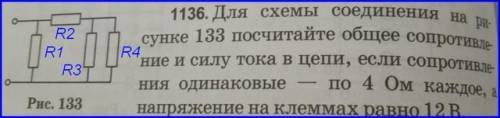

Параллельное 2-х одинаковых резисторов:
R(3,4)=R3/2=R4/2=4/2=2 Ом.
Последовательное:
R(2-4)=R2+R(3,4)=4+2=6 Ом.
Параллельное:
Rоб=R(1-4)={R1*R(2-4)}:{R1+R(2-4)}=(4*6):(4+6)=2,4 Ом.
Сила тока в цепи по закону Ома:
I=U/Rоб=12/2,4=5 A.
