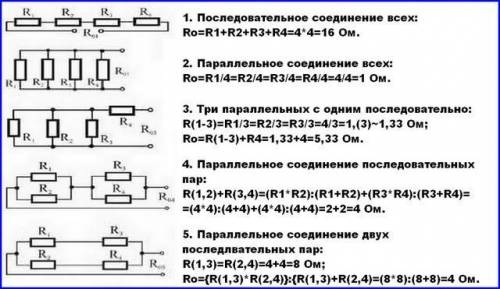

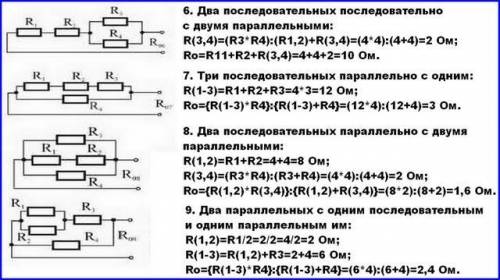

Здесь 9 возможных соединения 4-х резисторов.
Чтобы было нагляднее я им задал всем по 4 Ом.
Если использовать номинал R, то появится бешеная путаница
и мозг может закипеть. ツ
Объяснение:
В 4-ой схеме надо изменить заглавие:
"Последовательное соединение параллельных пар".
ツ
