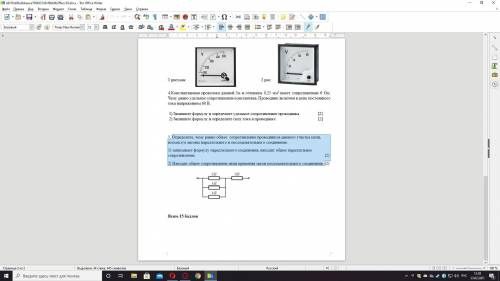

Определите, чему равно общее сопротивление проводников данного участка цепи, используя законы параллельного и последовательного соединения. 1) записывает формулу параллельного соединения, находит общее параллельное сопротивление. 2) Находит общее сопротивление цепи применяя закон последовательного соединения.
4*R
Объяснение:
Параллельное соединение
1/R123=1/(2*R) + 1/(4*R) + 1/(4*R)=1/R
R123=R
Последовательное
Rобщ=R123+R4=R+3*R=4*R
