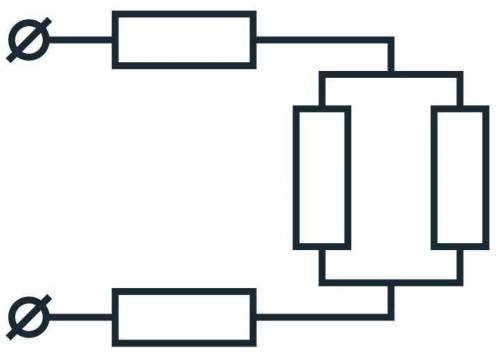

На рисунке изображено соединение четырех одинаковых сопротивлений, каждое из которых равно 4 Ом. Напряжение на клеммах равно 12 В. Определите общее сопротивление и силу тока через каждый резистор.

R1,2=R3,4=R+R=8Om
1/Roбщ=1/R1,2+1/R3,4=1/8+1/8=1/4
Rобщ=4Oм
I=U/R=12B/4Om=3A
ответ:сопр 4Ом,сила тока 3А
