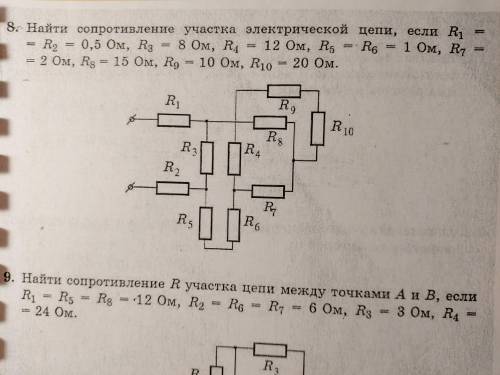

Смешанное соединение проводников.

мне подробно решить эту задачу

Объяснение:

найдем эквиваленты сопротивлений

r4910 = R4+R9+R10 = 12+10+20 = 42 Ома

r74910 = R7*r4910 / (R7+r4910) = 2*42 / (2+42) = =1.9 Ом

r56874910 = R5+R6+R8+r74910 = 1+1+15+1.9=18.9 Ом

r356874910 = R3*r56874910 / (R3+r56874910) = 8*18.9 / (8+18.9) = = 5.6 Ом

Общее сопротивление всей цепи

R = R1+R2+r356874910 = 0.5+0.5 + 5.6 = 6.6 Ом
