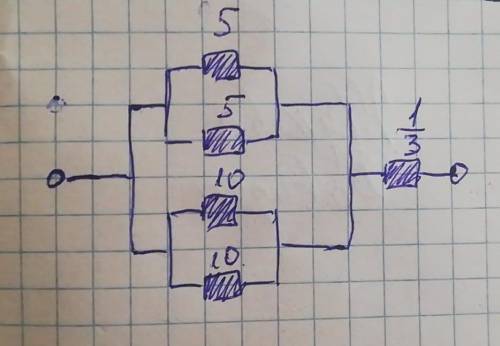

Напряжение 8 В
рассчитать сопротивление.

Объяснение:

начнем с двух нижних сопротивлений

два одинаковых сопротивления подключены параллельно

общее сопротивление равно половине

R₃₄ = R₃*R₄/(R₃+R₄)=10*10/(10+10)=5 Ом

теперь имеем три параллельно включенные одинаковые сопротивления

R₁ = 5 Ом

R₂ = 5 Ом

R₃₄ = 5 Ом

общее сопротивление равно R₁₂₃₄ = 5/3 Ом

теперь осталось последовательное сопротивление

два последовательных сопротивления складываются

R₁₂₃₄₅ = R₁₂₃₄ + R₅ = 5/3+1/3 = 2 Ом - это ответ
