Online mektep физика 8 класс

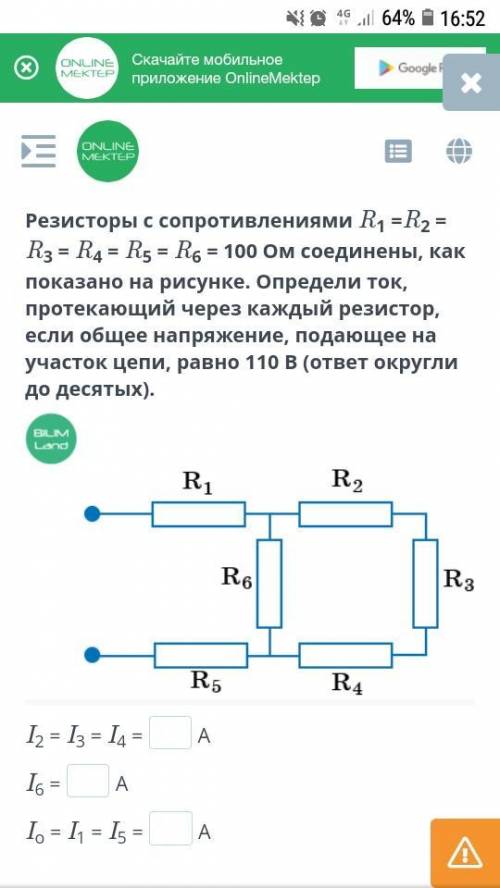

Тема: Последовательное и параллельное соединения проводников

Объяснение:

найдем эквиваленты сопротивлений

r234 = R*3 = 100*3 = 300 Ом

r2346 = R*r23 / (R+r234) = 100*300 / (100+300) = 75 Ом

Общее сопротивление цепи

Rob = R1+R5+r2346 = 100+100+75 = 275 Ом

Io = I1 = I5 = U / Rob = 110 / 275 = 0.4 A

U6 = U  -  (Io*(R1+R5)) = 110 -  (0.4*(200)) = 30 B

I6 = U6/R6 = 30/100 = 0.3 A

I2=I3=I4 = Io - I6 = 0.4-0.3 = 0.1 A
