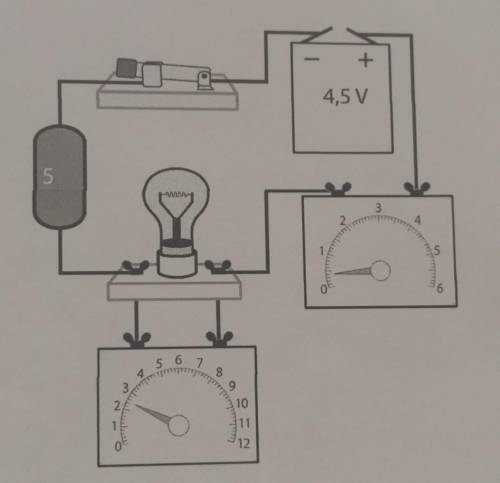

Задание: А) назови значение деления вольметра
Б) сосчитайте напряжение на контактах лампочки - Usp =
В) какое напряжение приложено к контактам резистора. Покажи ход расчётов. ​

Объяснение:

А) у вольтметра (внизу) ц.д.=1В/5дел=0.2 В/дел

Ток в цепи по амперметру I=0.4A, тогда

В) напряжение на резисторе Uрез=I*R=0.4*5= 2B,

Б) На лампочке напряжение Usp=Uбат-Uрез=4.5-2= 2.5 В

(равно показанию вольтметра)
