На рисунке изображено соединение четырех одинаковых - вопрос №16446520 от Камиль877784612008 14.04.2023 18:23

Question

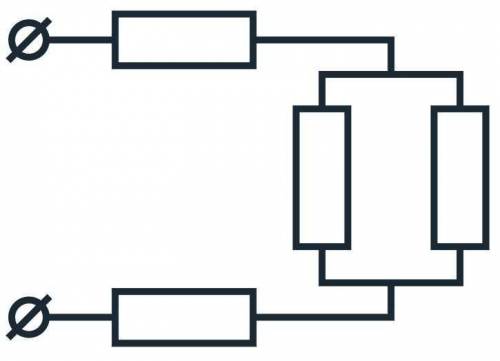

Физика: На рисунке изображено соединение четырех одинаковых сопротивлений, каждое из которых равно 4 Ом. Напряжение на клеммах равно 12 В. Определите общее сопротивление и силу тока через каждый резистор.

Камиль877784612008 · Answer

10 ОмОбъяснение:R₂₃=R/2=2 ОмR=R₁+R₂₃+R₄=4+2+4=10 ОмI=U/R=12/10=1,2 AI₁=I₄=1,2 A        I₂=I₃=0,6 А...
