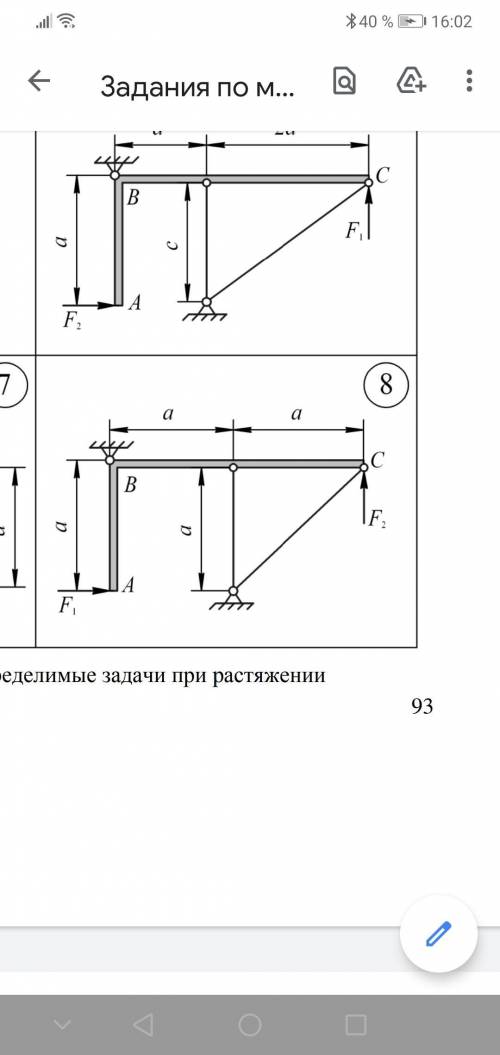

Абсолютно жесткий брус ABC, показанный на рис. 3.2, закреплен шарнирно на опоре и удерживается в равновесии двумя стержнями одинакового поперечного сечения при шарниров. Значения внешних сил F1 и F2, а также размеры конструкции даны в табл. 3.2. Допускаемое напряжение для материала стержней [σ] = 160 МПа. Требуется: 1) определить все реактивные силы; 2) по наиболее нагруженному стержню определить площади по- перечного сечения стержней и их диаметры. F1=36kH F2=16 kH a=1.7м Рис 8
сори нужны были
