21 B
Объяснение:

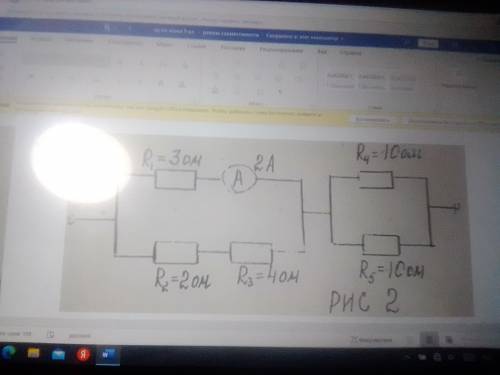

U23=I1*R1=2*3=6 B
I23=U23/(R2+R3)=6/(2+4)=1 A
Io=I1+I23=2+1=3 A (общий ток цепи)
R45=10/2=5 Ом (параллельные и одинаковые)
U45=Io*R45=3*5=15 B
Uo=U23+U45=6+15=21 B
21 B
Объяснение:
U23=I1*R1=2*3=6 B
I23=U23/(R2+R3)=6/(2+4)=1 A
Io=I1+I23=2+1=3 A (общий ток цепи)
R45=10/2=5 Ом (параллельные и одинаковые)
U45=Io*R45=3*5=15 B
Uo=U23+U45=6+15=21 B
