Тема: Линейные электрические цепи постоянного тока Задача 1.

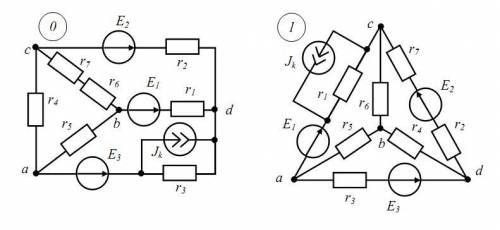

Для схемы электрической цепи постоянного тока, представленной на рис.1.1, необходимо выполнить следующее:
- выполнить анализ цепи, указав количество уравнений, которые придётся
решать по основным расчётным методам;
- на основании законов Кирхгофа составить систему уравнений для
определения токов во всех ветвях (решать их не следует);
- выполнить расчёт токов методом контурных токов. Правильность расчёта
проверить составлением баланса мощностей цепи;
- рассчитать токи методом узловых потенциалов. В качестве проверки
построить потенциальную диаграмму для контура “а-b-с-d-a” .

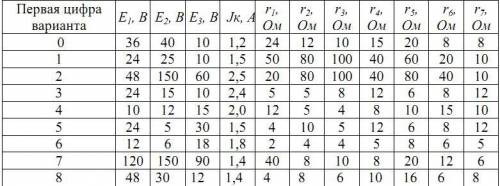

Параметры источников и других элементов цепи приведены в табл. 1.1.
Номер варианта соответствует порядковому номеру студента в журнале.
