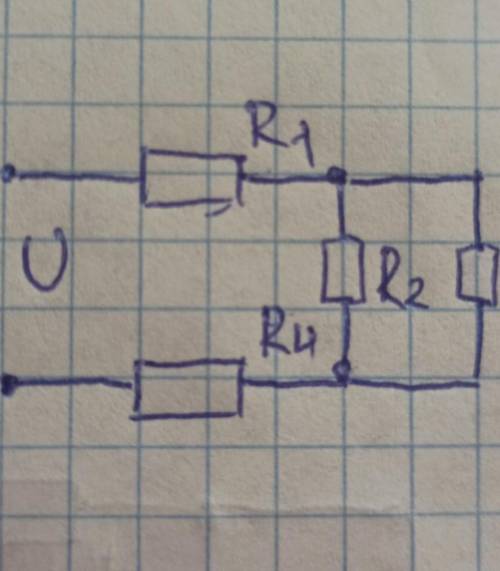

Хелп Для цепи представленной на рисунке R1=2 Oм, R2=5 Ом, R3=4 Ом, R4=3 Ом, I3=10 A
Определить токи на всех участках цепи и напряжения на её зажимах

Question

Физика: Хелп Для цепи представленной на рисунке R1=2 Oм, R2=5 Ом, R3=4 Ом, R4=3 Ом, I3=10 AОпределить токи на всех участках цепи и напряжения на её зажимах​

emirov2002 · Answer

U23=U3=U2=I3×R3= 10 A× 4 Ом= 40ВI2= 40 В÷ 5 Ом= 8 АI1=I2=I4=8 АU=U1+U23+U4=I1×R1+U23+I4×R4=8 А× 2 Ом+ 40В + 8 А × 3 Ом= 80 В...
