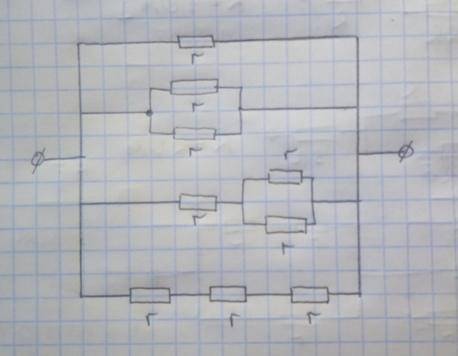

.................. r=10 Oм

Примерно 2,5 Ом

Объяснение:

Рассмотрим ветви сверху вниз

1-я ветвь: R1=r=10 Ом

2-я ветвь: R2=r/2=10/2=5 Ом

3-я ветвь: R3=r+r/2=10+10/2=15 Ом

4-я ветвь: R4=3r=3*10=30 Ом

Теперь все эти сопротивление соединены у нас параллельно, проще всего сначала определить общие сопротивления 1,2 и 3,4 ветвей, а потом общее сопротивление всей цепи

Ом

Ом

Ом или ~2,5 Ом.
