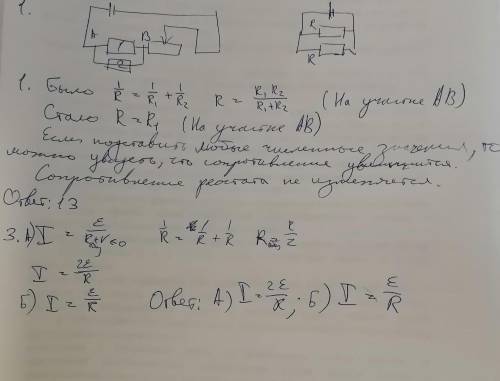

Рисунки снизу, первый к первому, второй ко второму, третий к третьему На рисунке изображена электрическая цепь, состоящая из источника тока, двух резисторов и реостата. Как изменится сопротивление участка цепи АВ и сопротивление реостата после удаления резистора 2?
Для каждой физическое величины определите сооттветствующий характер изменения:
1) увеличивается
2) уменьшается
3)не изменяется
Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться
Таблица: Сопротивление участка цепи АВ
Сопротивление реостата

2.На неподвижном проводящем уединённом конусе высотой Н и радиусом основания R = H/2 находится заряд Q. Точка О – центр основания конуса, АО = ОС = 2R, OB = R, угол АОС прямой, отрезки ОА и ОС лежат в плоскости основания конуса. Модуль напряжённости электростатического поля заряда Q в точке С равен ЕС.
Установите соответствие между физическими величинами и их значениями.
К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.
ФИЗИЧЕСКИЕ ВЕЛИЧИНА
А) Модуль напряжённости электростатического поля кубика в точке А
Б) Модуль напряжённости электростатического поля кубика в точке В ЕЁ ЗНАЧЕНИЕ
1) 0
2) ЕС
3) 2ЕС
4) 4ЕС
3. На рисунке показана цепь постоянного тока. Внутренним сопротивлением источника тока можно пренебречь. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать (ℰ– ЭДС источника тока; R – сопротивление резистора).
К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ ФОРМУЛЫ
А) сила тока через источник при замкнутом ключе К 1) ℰ/(2R)
Б) сила тока через источник при разомкнутом ключе К 2) ℰ/R
3) 2ℰ/R
4) ℰ/(4R)
