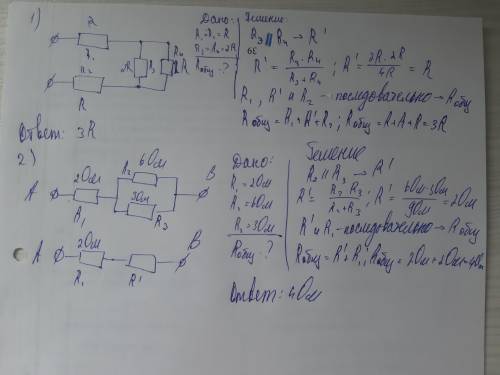

Найти общее сопротивление участка цепи​

ответ: 1) 3 R 2) 4 Ом

Объяснение:

1) Резисторы соединены параллельно, значит сопротивление находится по формуле:

R'= R1 × R2 ÷ (R1 + R2) = 2R × 2R ÷ 4 R =  R

Остальные соединены последовательно, значит общее сопротивление равно сумме сопротивлений на участке цепи:

R(общ) = R + R + R = 3R

2) Резисторы с сопротивлениями 3 Ом и 6 Ом соединены параллельно, значит их сопротивление равно:

R' = 3Ом × 6 Ом ÷ 9 Ом = 2 Ом

R' соединен с первым резистором последовательно, значит общее сопротивление равно сумме их сопротивлений:

R(общ) =  2 Ом + 2 Ом = 4 Ом
