Объяснение:

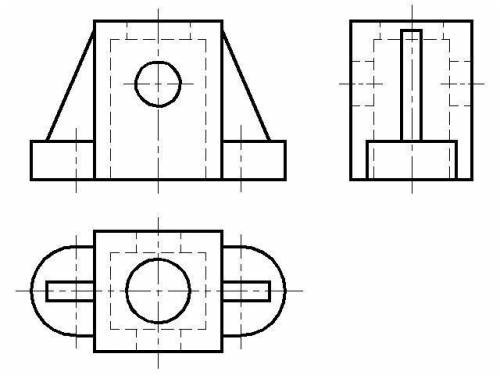

Первый чертеж - начертила третий вид
Второй чертеж:

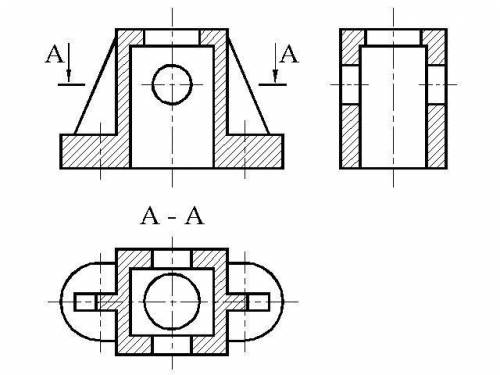

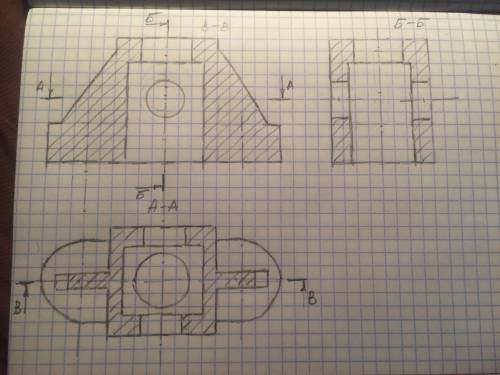

Главный вид - фронтальный разрез
Вид слева - профильный разрез
На виде сверху сделан горизонтальный разрез А-А.
Фронтальный и профильные разрезы обозначать не нужно, т.к. выполнены по оси симметрии, а вот горизонтальный - нужно.
На ребра жесткости (фронтальный разрез) штриховку наносить не нужно, согласно ГОСТ 2.305-68.
Третий чертеж:

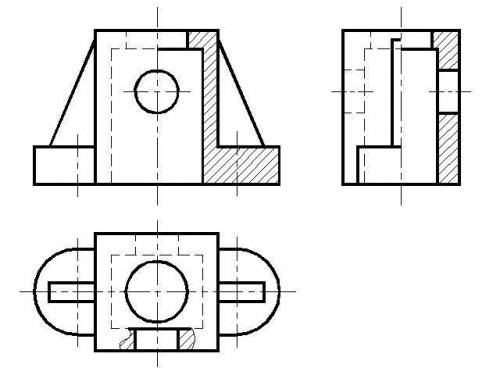

Главный вид и вид слева - соединение 1/2 вида и 1/2 разреза.
На виде сверху выполнила местный разрез.
===================
Объяснение:
Первый чертеж - начертила третий вид
Второй чертеж:
Главный вид - фронтальный разрез
Вид слева - профильный разрез
На виде сверху сделан горизонтальный разрез А-А.
Фронтальный и профильные разрезы обозначать не нужно, т.к. выполнены по оси симметрии, а вот горизонтальный - нужно.
На ребра жесткости (фронтальный разрез) штриховку наносить не нужно, согласно ГОСТ 2.305-68.
Третий чертеж:
Главный вид и вид слева - соединение 1/2 вида и 1/2 разреза.
На виде сверху выполнила местный разрез.
===================
Объяснение:
