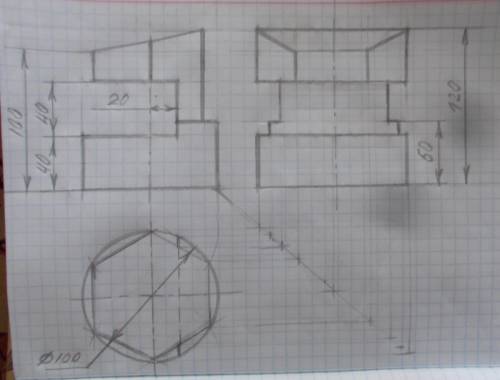

Вид сбоку показан на рисунке.
Объяснение:
Для построения профильной проекции детали проведем постоянную прямую из центра координат под углом 45° к осям х и у. Через постоянную прямую проведем линии проекционной связи и найдем вершины, ребра и грани детали на профильной плоскости проекций.
+++++++++++++++++++++++++++++++++++++++++++++
Вид сбоку показан на рисунке.
Объяснение:
Для построения профильной проекции детали проведем постоянную прямую из центра координат под углом 45° к осям х и у. Через постоянную прямую проведем линии проекционной связи и найдем вершины, ребра и грани детали на профильной плоскости проекций.
+++++++++++++++++++++++++++++++++++++++++++++
