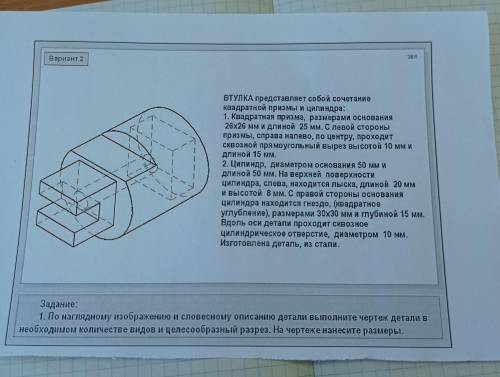

ВТУЛКА представляет собой сочетание квадратной призмы и цилиндра: 1. Квадратная призма, размерами основания 26x26 мм и длиной 25 мм. С левой стороны призмы, справа налево, по центру, проходит сквозной прямоугольный вырез высотой 10 мм и длиной 15 мм. 2. Цилиндр, диаметром основания 50 мм и длиной 50 мм. На верхней поверхности цилиндра, слева, находится лыска, длиной 20 мм и высотой 8 мм. С правой стороны основания цилиндра находится гнездо, (квадратное углубление), размерами 30х30 мм и глубиной 15 мм. Вдоль оси детали проходит сквозное цилиндрическое отверстие, диаметром 10 мм. Изготовлена деталь, из стали. Задание: 1. По наглядному изображению и словесному описанию детали выполните чертеж детали в необходимом количестве видов и целесообразный разрез. На чертеже нанесите размеры.

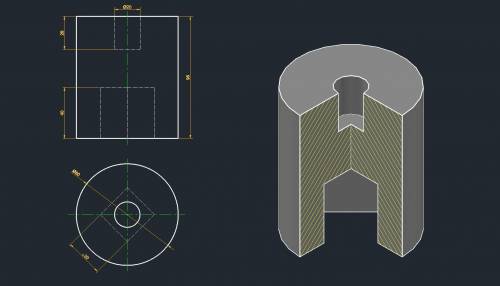

Объяснение:
Ок щас скину ответ
