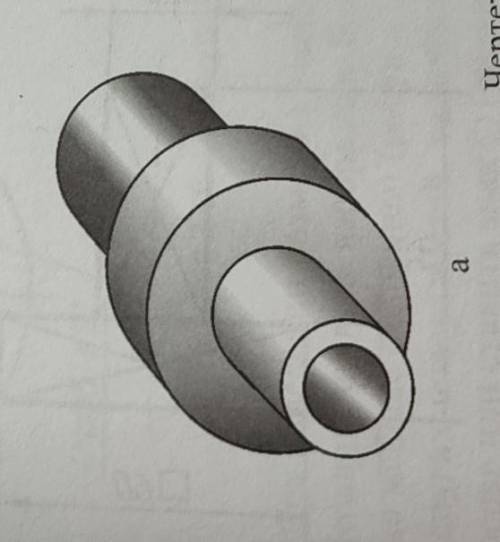

Практическое задание Сколько нужно видов, чтобы выявить форму деталей, представленных на рисунке? Выполните эскизы деталей, соблюдая пропорции. Проставьте полученные размеры. Смотри фото) Выполните деталь А
Добрый день! Разберемся с вашим вопросом по шагам.
1. Сначала, чтобы выявить форму деталей, представленных на рисунке, нам необходимо выполнить эскизы самих деталей.
2. Рассмотрим деталь А. Стремясь сохранить пропорции, правильно нарисуем ее эскиз. Приступим к выполнению эскиза детали А.
3. Подробно разберем, как строится эскиз детали А:
- Сначала нарисуем прямоугольник со сторонами 40 мм и 80 мм (размеры указаны на изображении).
- Затем на длинной стороне прямоугольника (80 мм) проведем половину окружности с радиусом 30 мм (перенести половину окружности можно с помощью циркуля).
- Теперь на нашем эскизе появилась форма, похожая на полукруг. Добавим на эту форму две маленькие дуги, которые соединятся с прямыми сторонами нашего прямоугольника. Это своеобразное уши фигуры.
- Наконец, соединим концы дуги с прямой стороной прямоугольника, чтобы получить закрытую форму детали А (все линии должны быть ровные и четкие).
4. После выполнения эскиза детали А, следует проставить размеры. Размеры указаны на изображении, их нужно перенести на эскиз детали А. Это можно сделать с помощью линейки.
5. В результате, у нас получится эскиз детали А с указанными размерами. Этот эскиз поможет понять форму и размер детали.
Для выполнения эскриза детали В, следует повторить все вышеописанные шаги, но с другими размерами, указанными на изображении.
Итак, чтобы выявить форму деталей, представленных на рисунке, нужно выполнить по одному эскизу для каждой детали (А и В). В результате получим два эскиза деталей, которые помогут понять их форму и размеры.
